Моторизованный клапан: типы, принцип действия и руководство по выбору

Что такое моторизованный клапан?

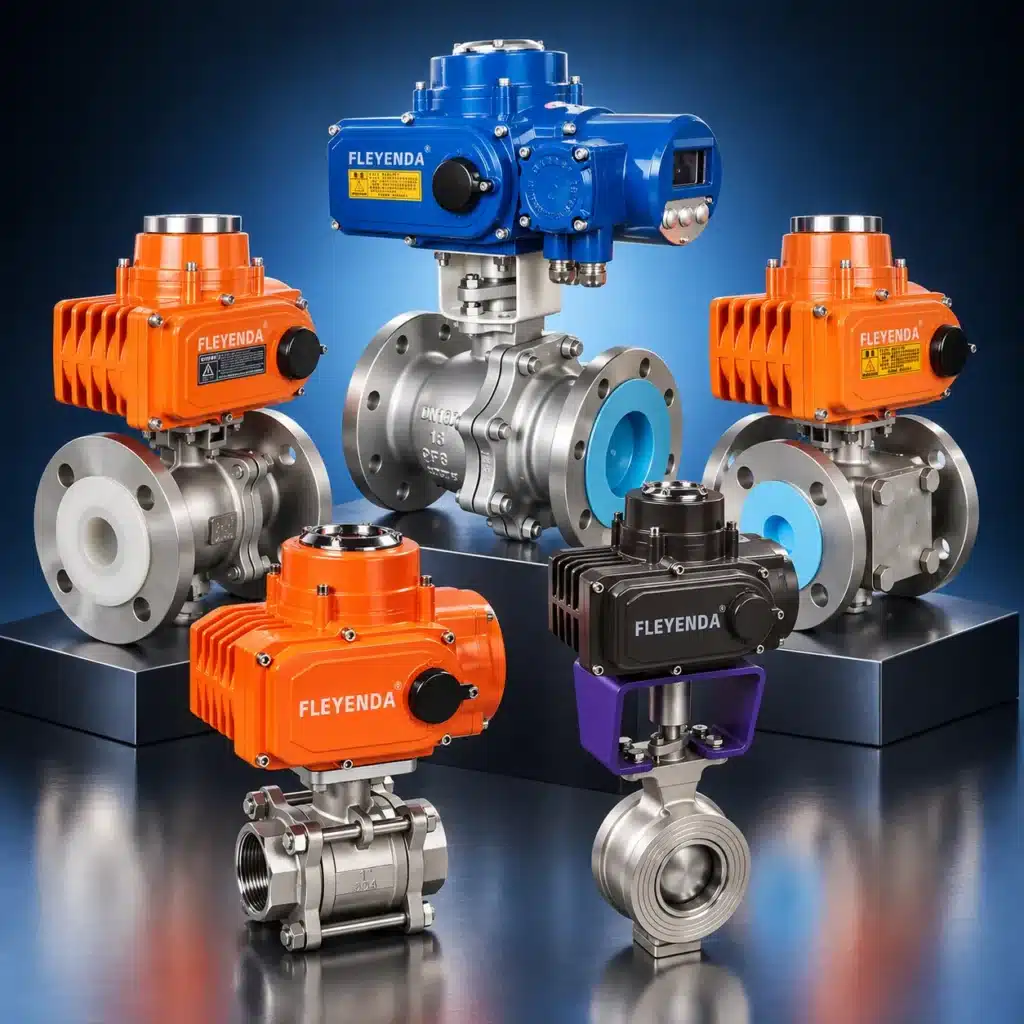

Моторизованный клапан — это клапан, приводимый в действие электрическим приводом вместо маховика или рычага. Корпус клапана регулирует поток жидкости, а привод обеспечивает механическое усилие, необходимое для перемещения шарика, диска, заслонки, пробки или штока. Контроллер, термостат, ПЛК, система управления зданием или дистанционный выключатель посылают электрический сигнал на привод, который перемещает клапан в нужное положение.

Клапаны с моторизованным приводом могут использоваться как для простого прерывистого отсечения, так и для регулирующего управления. При прерывистом режиме работы клапан перемещается между положениями «полностью открыто» и «полностью закрыто». При регулирующем режиме работы привод может останавливаться в промежуточных положениях для регулирования расхода, давления, температуры, уровня или соотношения смешивания.

Благодаря сочетанию таких характеристик, как дистанционное управление, точное позиционирование, обратная связь и системная интеграция, моторизованные клапаны широко применяются в системах отопления, вентиляции и кондиционирования воздуха (ОВКВ), водоочистке, химической промышленности, ирригации, энергетике, судостроении, пищевой промышленности и промышленной автоматизации.

Как работает моторизованный клапан?

Моторизованный клапан преобразует электрическую энергию в механическое движение. Электрический привод обычно состоит из двигателя, зубчатой передачи, концевых выключателей, элементов защиты от перегрузки по крутящему моменту и, в зависимости от модели, платы управления и модуля обратной связи по положению. Когда привод получает питание или управляющий сигнал, двигатель начинает вращаться, а зубчатая передача снижает скорость, одновременно увеличивая выходной крутящий момент.

В случае клапанов с поворотом на четверть оборота, таких как шаровые и дроссельные клапаны, привод обычно поворачивает вал клапана примерно на 90 градусов. В случае многооборотных клапанов, таких как задвижки, привод поворачивает шток на несколько оборотов. В случае линейных регулирующих клапанов привод перемещает шток вверх или вниз, изменяя зазор между затвором и седлом.

Концевые выключатели останавливают привод в положениях полного открытия и полного закрытия. Выключатели крутящего момента или электронная защита от перегрузки по крутящему моменту помогают предотвратить повреждения в случае заклинивания клапана или чрезмерного сопротивления при работе. Модулирующие приводы могут принимать такие сигналы, как 0–10 В постоянного тока, 2–10 В постоянного тока или 4–20 мА, в то время как интеллектуальные приводы могут обеспечивать обратную связь по положению и поддерживать промышленные протоколы связи.

Краткий обзор типов клапанов с приводом

Термин «клапан с моторным приводом» описывает способ привода, а не какую-либо конкретную конструкцию клапана. Выбор оптимального типа клапана зависит от того, требуется ли в данной конкретной ситуации герметичное перекрытие, низкий перепад давления, большой диаметр трубы, точное регулирование расхода или компактная установка.

Краткое руководство по выбору: шаровые краны обычно выбирают для герметичного перекрытия, дроссельные клапаны — для труб больших диаметров, задвижки — для изоляции трубопровода с полным проходом, а клапаны-глобусы и регулирующие клапаны — в тех случаях, когда точное регулирование расхода важнее минимальных потерь давления.

Основные типы моторизованных клапанов

Различные корпуса клапанов можно комбинировать с электрическими приводами для обеспечения соответствия различным условиям эксплуатации. Ниже описаны наиболее распространённые конфигурации клапанов с электроприводом.

Моторизованный клапан и моторизованный регулирующий клапан

Клапан с электроприводом — это широкая категория, охватывающая любые клапаны, приводимые в действие электрическим приводом. Регулирующий клапан с электроприводом представляет собой более конкретную конструкцию, предназначенную в первую очередь для точной и воспроизводимой модуляции в контуре регулирования. Иными словами, каждый регулирующий клапан с электроприводом оснащен электроприводом, но не каждый клапан с электроприводом предназначен для точного регулирования технологического процесса.

Технические параметры и материалы, которые необходимо проверить

Выбор клапана с приводом должен основываться на полной сборке, состоящей из клапана и привода. Клапан должен соответствовать требованиям к трубопроводу, давлению, температуре, рабочей среде, стандарту соединений, а также требованиям к перекрытию или регулированию. Привод, в свою очередь, должен обеспечивать достаточный крутящий момент или тягу, а также поддерживать требуемые параметры: питание, сигнал управления, коэффициент заполнения, уровень защиты и функции обратной связи.

В приведенной ниже таблице в качестве примера технических стандартов, соответствие которым может потребоваться проверить при выборе оборудования, приведен типовой шаровой кран с фланцевым соединением и электроприводом.

Примечание: Конструктивная длина и размеры соединительного фланца шаровых кранов данной серии могут быть разработаны и изготовлены в соответствии с требованиями заказчика. Перед размещением заказа необходимо уточнить действующие проектные нормы.

Выбор материала должен соответствовать рабочей среде и условиям эксплуатации. Для общепромышленных целей обычно используются чугун и WCB, тогда как для применения в коррозионных средах или в условиях чистой среды часто предпочтительна нержавеющая сталь. Материалы седла и уплотнений, такие как ПТФЭ, подбираются с учетом химической совместимости, температуры, давления и требуемых характеристик герметичности.

Где применяются моторизованные клапаны?

Клапаны с приводом применяются везде, где требуется автоматическое регулирование потока в трубопроводе с помощью локального контроллера или более крупной системы автоматизации. Конкретная конфигурация корпуса клапана и привода зависит от отрасли, но инженерная задача остается одной и той же: обеспечение надежной, воспроизводимой работы с дистанционным управлением.

В системах отопления, вентиляции и кондиционирования воздуха (ОВКВ) клапаны с электроприводом регулируют циклы охлажденной воды, горячей воды, воды конденсатора, пара и гликоля. Системы автоматизации зданий могут открывать, закрывать или регулировать клапаны в зависимости от температурных потребностей, перепада давления, состояния оборудования или графика работы.

В сфере водоподготовки и очистки сточных вод они используются для фильтрации, обратной промывки, забора сырой воды, дозирования химикатов, сброса осадка и распределения. Автоматизированный режим работы особенно целесообразен в тех случаях, когда клапаны имеют большие размеры, к ним затруднен доступ или требуется выполнение повторяющихся технологических циклов.

В химической и перерабатывающей промышленности моторизованные клапаны используются для дозирования, смешивания, порционного дозирования, перекачки, отсечения и регулирования технологических процессов. В таких условиях особое значение приобретают совместимость с материалами, степень защиты корпуса привода и требования, предъявляемые к использованию в взрывоопасных зонах.

К другим распространенным областям применения относятся орошение, производство продуктов питания и напитков, электростанции, морские системы, нефтегазовые объекты, противопожарная защита, инженерные системы и промышленная автоматизация в целом.

Как правильно выбрать моторизованный клапан

Для правильного подбора клапана с электроприводом недостаточно просто определить размер трубы. Чтобы сделать правильный выбор, необходимо в первую очередь учесть условия эксплуатации, а затем подобрать корпус клапана, седло, тип соединения и электропривод с учетом реальных условий эксплуатации.

На первом месте стоит совместимость с рабочими средами. Вода, пар, сжатый воздух, морская вода, масло, кислоты, щелочи, гликоль, раствор хлора и жидкости пищевого назначения могут требовать использования различных материалов для корпуса, внутренних деталей, седла и уплотнений. Необходимо также учитывать максимальное давление и температуру, а также возможные скачки давления или нестандартные условия эксплуатации.

Еще одним важным фактором являются требования к управлению. Если для данного применения требуется только автоматическое отключение, обычно достаточно моторизованного клапана типа «вкл./выкл.». Если же процесс требует непрерывного регулирования, следует выбрать модулирующий привод и корпус клапана с соответствующими характеристиками управления. Сигнал привода должен соответствовать выходному сигналу регулятора.

Расчет размеров привода должен основываться на реальных условиях эксплуатации, а не на ходе клапана без нагрузки. Перепад давления, трение в седле, вязкость рабочей среды, образование накипи, температура, износ и частота работы могут привести к увеличению требуемого крутящего момента или тяги. При подборе привода к клапану следует предусматривать надлежащий запас прочности.

Важное значение имеет также среда установки. При эксплуатации на открытом воздухе, в условиях влажности, запыленности, коррозионной среды, в прибрежных зонах или в опасных зонах может потребоваться повышенная степень защиты корпуса, коррозионно-стойкие покрытия или корпуса, специальная герметизация кабелей либо взрывозащищенная конструкция привода.

Преимущества использования моторизованного клапана

Главным преимуществом клапана с электроприводом является автоматическое управление. После подключения к системе управления клапан может работать в соответствии с командами, поступающими в режиме реального времени, без ручного вмешательства. Это обеспечивает возможность централизованного управления, дистанционного управления, повторяемости последовательностей операций и более эффективной интеграции с современными системами автоматизации.

Моторизованные клапаны также повышают повторяемость. Четко заданные электрические команды и механические ограничители хода помогают клапану возвращаться в заданные положения, а дополнительная обратная связь по положению позволяет системе управления подтвердить, было ли выполнено заданное перемещение.

Кроме того, они могут способствовать обеспечению безопасности системы за счет интеграции с реле давления, датчиками уровня, сигнализацией, системами обнаружения утечек, схемами аварийного отключения и системами удаленного мониторинга. В местах, где отсутствует сжатый воздух, электрический привод может упростить инфраструктуру автоматизации по сравнению с пневматическим приводом.

Распространенные проблемы и советы по техническому обслуживанию

Перегрузка привода может возникнуть в случае, если привод имеет недостаточную мощность, либо если крутящий момент, необходимый для работы клапана, увеличивается из-за попадания посторонних частиц, образования накипи, высокого перепада давления, перепадов температуры или длительных периодов простоя. Неоднократное выполнение операций с нагрузкой, превышающей номинальные характеристики привода, может привести к повреждению двигателя, редуктора или электронных элементов системы управления.

Утечка в клапане может быть вызвана износом седла, несовместимостью уплотнительных материалов, попаданием частиц, неправильным центрированием, напряжениями в трубопроводе или неправильным монтажом. Промывка трубопровода перед вводом в эксплуатацию помогает снизить ущерб, вызванный сварочным шлаком, песком, ржавчиной и другими загрязнениями.

Электрические неисправности могут возникать из-за попадания воды, пыли, коррозионных паров, нестабильного напряжения, ослабления кабельных вводов, неправильной проводки или помех в сигнале. Монтаж должен осуществляться в соответствии со схемой подключения привода, а также с требованиями к корпусу и заземлению.

Регулярное техническое обслуживание должно включать визуальный осмотр, проверку электропроводки, испытания на открытие и закрытие, проверку на утечки, проверку сигналов обратной связи, а также отслеживание нехарактерных шумов или времени работы. Для критически важных установок также может быть полезно вести учет циклов работы клапанов, сигналов тревоги приводов и изменений времени работы, чтобы выявить износ до того, как произойдет полный отказ.
